光芒

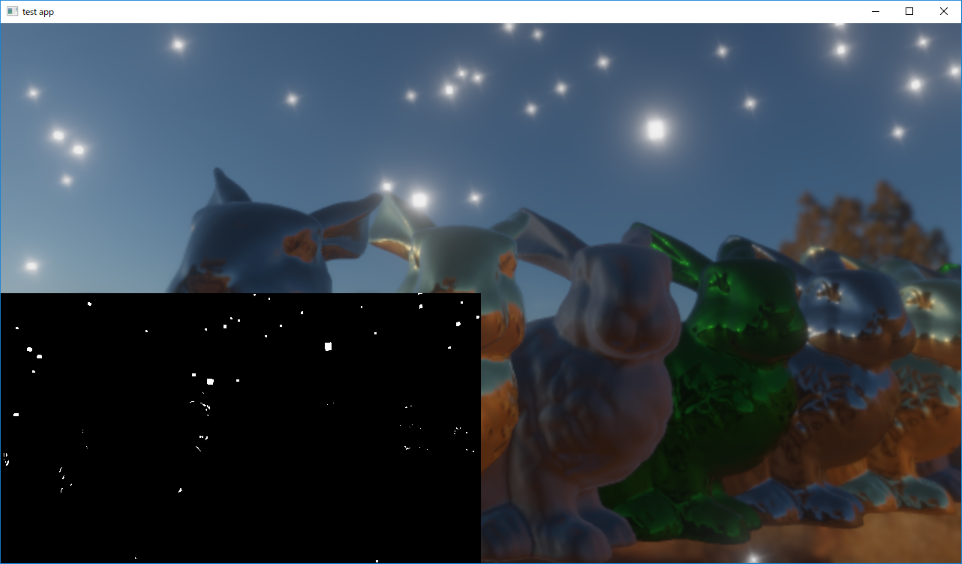

グレア表現として,ブルームを実装しましたがこれだけでは寂しいので光芒(スター)を実装してみます。

光芒は物理的には,カメラの絞り羽根による光の回折現象によって特定の方向に光が伸びていくような現象のことを呼びます。
https://www.bhphotovideo.com/explora/photography/tips-and-solutions/create-compelling-star-effects-sun-stars-starbursts-photos

ピンポンブラー

今回の実装はピンポンブラーを利用して表現します。

Masaki Kawase, Frame Buffer Postprocessing Effects in DOUBLE-S.T.E.A.L (Wreckless), GDC 2003
http://www.daionet.gr.jp/~masa/archives/GDC2003_DSTEAL.ppt (スライド)

まずは光芒のうち,一本の線を作ることを考えます。
簡単の為に,今回はX-方向に延ばすことにします。このときに,4点( ${i=0,1,2,3}$ )をサンプリングするのですが,この時のサンプリングする位置 ${r_p(i)}$ と重み ${w_p(i)}$ を以下のように決めます。

${ \displaystyle \begin{eqnarray} p &=& 0,1,2,\cdots \\\ i &=& 0,1,2,4 \\\ \\\ r_p(i) &=& 4^p i\\\ w_p(i) &=& a^{r_p(i)} = a^{4^p i}\\\ \end{eqnarray} }$

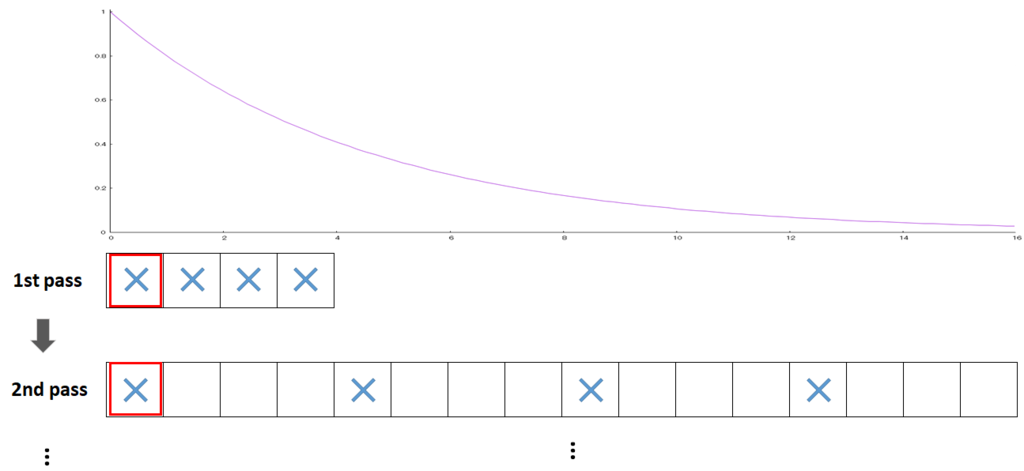

${p}$ は繰り返しパス数で,サンプリングを繰り返す度に0から1,2,3とインクリメントされていきます。サンプリングを行った結果のテクスチャを,またサンプリングに利用することで重みを延伸していきます。

f:id:hikita12312:20170910182042p:plain

このように,直前のブラーの結果を利用しながら繰り返してブラーを適用することを,ピンポンブラーとかいうらしいです。サンプリング数に対して,指数的にブラーサイズが伸びていくので,かなり頭の良い方法だと思いました。

このサンプリングはX-方向に延ばす場合ですが,距離 ${r_p(i)}$ を二次元にして,適宜回転させれば,任意の方向にブラーを延ばすことが出来ます。

f:id:hikita12312:20170910183306p:plain

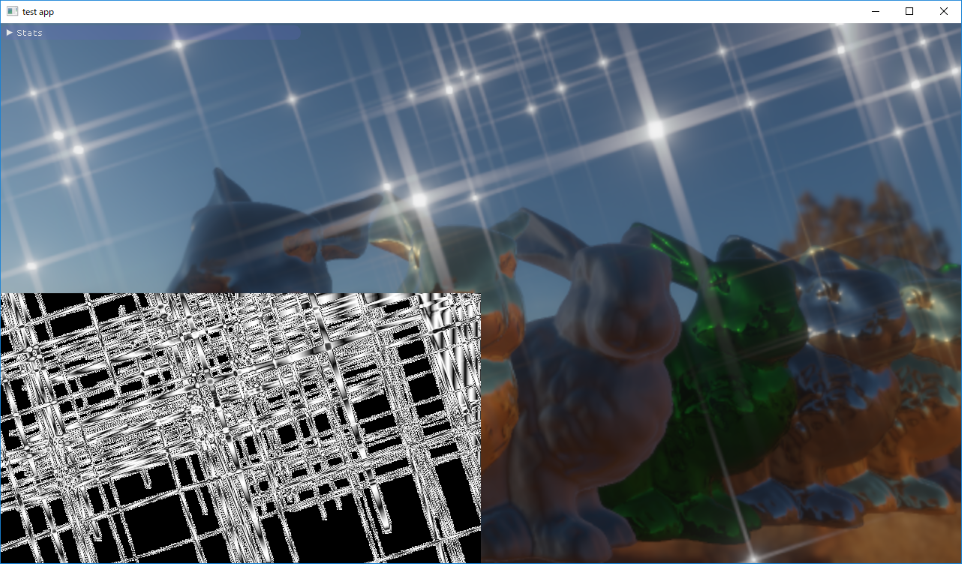

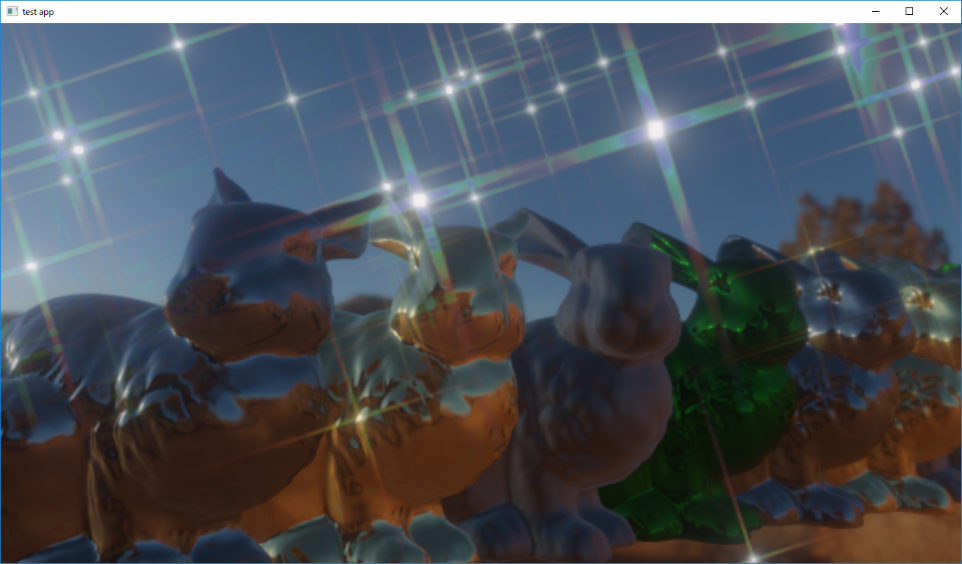

上が適当に ${a}$ と繰り返し数を決めて4本の光芒を適用させた結果です。前回作成したブルームも少しだけ入っています。長く光が伸びているのがわかります。

スペクトルテーブル

これだけだとつまらないので,分光的な表現をしてみたいと思います。
前準備として,波長からRGBカラーに変換するテーブルを作成します。

http://www.cvrl.org/ciexyzpr.htm

このサイトから,波長とXYZ色空間での色のテーブルを作ります。

static const float s_aTable[] =
{
    0.16638f,0.0183f,0.81532f,  // 390nm
    0.16595f,0.01874f,0.81531f, // 395nm
    0.16499f,0.01827f,0.81673f, // 400nm
    0.16393f,0.01718f,0.81888f, // 405nm
    .....
}

このXYZ空間から,R=830nm, G=527nm, B=390nmを原色と選んだ色空間へのマッピングを行います。ちなみに白色点はsRGBと同じく,(x,y)=(0.312,0.329)を利用しました。

https://www.t-kougei.ac.jp/activity/research/pdf/vol36-1-09.pdf

XYZ空間から任意の色空間への変換方法は以下のゲームのための色彩工学のスライドを参考にしました。

https://www.slideshare.net/nikuque/color-science-for-gamesjp

最終的に計算されたXYZ空間からスペクトルRGB空間への変換行列を記載します。

${ \displaystyle \begin{eqnarray} \left( \begin{array}{c} r \\\ g \\\ b \end{array} \right) = \left( \begin{array}{ccc} 1.78611469 & -0.585037410 & 0.0115048392 \\ -0.308209479 & 1.46176445 & -0.0287458934 \\ -0.357569426 & 0.0865773335 & 0.934579492 \end{array} \right) \left( \begin{array}{c} x\\\ y\\\ z \end{array} \right) \end{eqnarray} }$

で,このテーブルを256x1サイズのテクスチャにマップした結果がこの画像です。 f:id:hikita12312:20170910185904p:plain 右端と左端は本来は完全に赤色と青色になるべきなのですが,今回は周期的に滑らかに繋がって欲しかったので, 適当に端が390nmと830nmの色の平均(=紫)となるように,滑らかに補間しています。
