2018-09-13

Visual Studio向けに使うCMake

CMake

Visual Studioのバージョンを固定できず,複数のバージョンでビルドをしなければいけない場合があります。
slnファイルやprojファイルのXMLを直接編集したり,Visual StudioのUIからビルド設定を手作業で編集するのはとても面倒な作業ですが, そんなときに便利なのがCMakeです。

out-of-source Build

https://qiita.com/osamu0329/items/7de2b190df3cfb4ad0ca
CMakesを使うときは,out-of-source ビルドをすると,gitを使うときに便利です。

例えば,次のようなディレクトリを考えます。

MyProject/
　├ include/
　├ src/
　└ CmakeLists.txt

以下のように,単にcmakeを作業ディレクトリで動作させるだけだと,ソースファイルの隣にプロジェクトファイルや中間ファイルが生成されてしまいます。

C:\MyProject>cmake . -G "Visual Studio 15 2017 Win64"

MyProject/
　├ include/
　├ src/
　├ CMakeFiles/
　├ ALL_BUILD.vcxproj
　├ ALL_BUILD.filters
　├ ALL_BUILD.user
　├ CMakeCache.txt
　├ MyProjet.sln
　└ CmakeLists.txt

gitを利用する場合にファイルステータスに中間ファイルやらビルド生成物が列挙されて見通しが悪くなります。また,誤ってソリューションファイルの設定を弄ってしまって,他の人の環境と生成物が異なってしまう,みたいなことも起きそうです。

そこで,次のコマンドのようにout-of-sourceビルドをすると便利です。

C:\MyProject>mkdir build
C:\MyProject>cd build
C:\MyProject\build>cmake ../ -G "Visual Studio 15 2017 Win64"

MyProject/
　├ build/
　│　├ CMakeFiles/
　│　├ ALL_BUILD.vcxproj
　│　├ ALL_BUILD.filters
　│　├ ALL_BUILD.user
　│　├ CMakeCache.txt
　│　└ MyProjet.sln
　├ include/
　├ src/
　└ CmakeLists.txt

ビルド中間ファイルがbuildディレクトリ以下にまとまりました。あとは,gitignoreでbuildディレクトリ以下を無視すれば,ソースディレクトリやインクルードディレクトリを綺麗なまま使えます。
buildディレクトリ以下はCMakeLists.txtの設定によって自動生成されるので,環境によりません。多人数で開発していて他の人がリポジトリをクローンしたら動かなかった、みたいなこともbuildディレクトリを一旦削除してcmakeしなおすだけで再現できるので,皆がビルドできる環境を再現しやすいです。

フィルタの利用

http://blog.techlab-xe.net/archives/5340

Visual Studioには,フィルタ機能という機能があります。これは,実際のディレクトリ構造と別に,Visual Studio内部で利用されるツリー構造を保持する機能です。 CMake上でこれを有効化するには,次のコマンドをCMakeLists.txtに記述します。

set_property(GLOBAL PROPERTY USE_FOLDERS ON)
source_group(${FilterName} FILES ${SrcFiles})

ただ,大抵の場合は実際のディレクトリ構造とフィルタ構造は一致させたい場合が殆どだと思います。
その場合は,TREE指定をすることで再帰的にフィルタを作成してくれます。

set_property(GLOBAL PROPERTY USE_FOLDERS ON)

set(PrefixDir "\\src")
source_group(TREE ${SrcDir} PREFIX ${PrefixDir} FILES ${SrcFiles})

これで,SrcDir以下に存在するSrcFilesの構造をフィルタに登録します。PrefixDirはフィルタの先頭に付与される親フィルタで, 上の例では"\\src"を指定しています。このPrefixDirはVisual Studioの場合は"\\"で先頭をエスケープした区切り文字でルートから記述しないとうまく動かないようでした。

プリコンパイル済みヘッダ

プロジェクト全体で利用されるような共通のヘッダ定義を事前にコンパイルすることで,ビルド全体の高速化を図るのがプリコンパイル済ヘッダです。 Visual StudioでもGUI上でプリコンパイル済ヘッダを作成・指定ができるのですが,これをCMakeから自動で行うこともできます。

https://stackoverflow.com/questions/148570/using-pre-compiled-headers-with-cmake

クリックで展開

#-------------------------------------------------------------------------------
# プリコンパイル済みヘッダの作成
# @param pc_h_file     プリコンパイル済みヘッダのhファイル
# @param pc_cpp_file   プリコンパイル済みヘッダのcppファイル
# @param pc_bin_file   pchファイル
#-------------------------------------------------------------------------------
function(precompiled_binary_create pc_h_file pc_cpp_file pc_bin_file)
  get_filename_component(precompiled_base_name ${pc_h_file} NAME)
  message("${pc_bin_file}")
  set_source_files_properties(${pc_cpp_file}
    PROPERTIES COMPILE_FLAGS "/Yc\"${precompiled_base_name}\" /Fp\"${pc_bin_file}\""
    OBJECT_OUTPUTS "${pc_bin_file}"
  )
endfunction()

#-------------------------------------------------------------------------------
# プリコンパイル済みヘッダの利用
# @param pc_h_file     プリコンパイル済みヘッダのhファイル
# @param pc_bin_file   pchファイル
# @param src_cpp_files プリコンパイル済みヘッダを利用するcppファイルのリスト
#-------------------------------------------------------------------------------
function(precompiled_header_use pc_h_file pc_bin_file src_cpp_files)
  set_source_files_properties(${src_cpp_files}
    PROPERTIES COMPILE_FLAGS "/Yu\"${pc_h_file}\" /FI\"${pc_h_file}\" /Fp\"${pc_bin_file}\""
    OBJECT_DEPENDS "${pc_bin_file}"
  )
endfunction()

#-------------------------------------------------------------------------------
# プリコンパイル済みヘッダの一括設定
# @param pc_h_file      プリコンパイル済みヘッダのhファイル
# @param pc_cpp_file    プリコンパイル済みヘッダのcppファイル
# @param pc_bin_file    pchファイル
# @param src_cpp_files  プリコンパイル済みヘッダを利用するcppファイルのリスト
#-------------------------------------------------------------------------------
function(precompiled_header pc_h_file pc_cpp_file pc_bin_file src_cpp_files)
  set(src_files ${src_cpp_files})
  list (REMOVE_ITEM src_files ${pc_cpp_file})  # pc_cpp_file自体が入っていた場合はsrc_cpp_filesから除去
  precompiled_binary_create(${pc_h_file} ${pc_cpp_file} ${pc_bin_file})
  precompiled_header_use(${pc_h_file} ${pc_bin_file} "${src_files}")
endfunction()


#-------------------------------------------------------------------------------
# 利用時
#-------------------------------------------------------------------------------
set(pc_h_file "pch.h")
set(pc_cpp_file "pch.cpp")
set(pc_bin_file "${CMAKE_CURRENT_BINARY_DIR}/${CMAKE_CFG_INTDIR}/pch.pch")
precompiled_header(
    "${pc_h_file}"
    "${pc_cpp_file}"
    "${pc_bin_file}"
    "${src_cpp_files}"
)

set_source_files_propertiesを利用して,直接プリコンパイル済ヘッダ作成・利用のためのオプションを指定しています。手作業でファイルを追加するときには,プリコンパイル済みヘッダの指定を忘れてしまうこともありますが,CMakesで自動で行えると便利です。

doxygenとの連携

doxygenはソースコードからドキュメントを生成するツールですが,これをCMakesと連携させておくと, デプロイ時や普段のちょっとした開発時に手早くドキュメントを作成できて便利です。

project(doc)
# ${CMAKE_CURRENT_BINARY_DIR}から${include_dir}への相対パス
file(RELATIVE_PATH relative_include_dir ${CMAKE_CURRENT_BINARY_DIR} ${include_dir})
# doxygenの場所
set(DOXYGEN_PATH "C:\\Program Files\\doxygen\\bin\\doxygen.exe")
# doc.config内部で利用する変数のセット
set(DOXYGEN_INPUT "${relative_include_dir}")
set(DOXYGEN_OUTPUT_DIRECTORY "${CMAKE_CURRENT_BINARY_DIR}")
set(DOXYGEN_ENABLED_SECTIONS "LANG_JP")
# テンプレートから,doc.configを生成
set(DOXYGEN_CONFIG_FILE "${CMAKE_CURRENT_BINARY_DIR}/doc.config")
configure_file (
        ${CMAKE_CURRENT_SOURCE_DIR}/../template/doc.config
        ${DOXYGEN_CONFIG_FILE}
    )
# doxygen起動コマンドの指定
add_custom_target(
    ${PROJECT_NAME} ALL
    SOURCES ${include_files}
    COMMAND cmd /c $<SHELL_PATH:${DOXYGEN_PATH}> $<SHELL_PATH:${DOXYGEN_CONFIG_FILE}>
)

ポイントはdoxygenのコンフィグファイルをconfigure_file()で作成する点です。このテンプレート内部ではCMakeの変数参照ができるので,これを利用して作成するビルドプランごとに異なるドキュメントを作成できます。マルチプラットフォームなプログラムを書く場合や,各言語のドキュメントを用意するときに便利だと思いました。

2018-07-22

Temporal Anti-Aliasingの実装

Temporal Anti-Aliasing

Temporal Anti-Aliasing(TAA)とは,アンチエイリアスの一種です。
前に組み込んだ,FXAAとかSMAAは1フレームの情報から, スクリーンスペースで画像処理的に行うアンチエイリアスでした。TAAは過去のフレームも使ってサンプリング数を稼いで行うアンチエイリアスです。

http://advances.realtimerendering.com/s2014/index.html#_HIGH-QUALITY_TEMPORAL_SUPERSAMPLING
https://github.com/Unity-Technologies/PostProcessing/blob/v2/PostProcessing/Shaders/Builtins/TemporalAntialiasing.shader

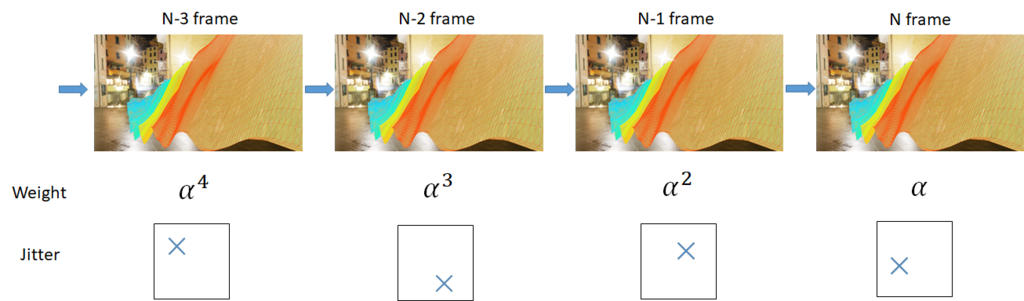

過去のフレームほど,重みを小さくして,1ピクセル未満の範囲でサンプリング位置を変えて,それらを合成するのが基本的なアイディアです。

f:id:hikita12312:20180722095207p:plain:w600

ただし,過去のフレームすべてを保持しておくことは行いません。指数的に減少するような重みを採用して,指数移動平均とすることで,過去のフレームの積分である履歴バッファのみを保持します。
https://ja.wikipedia.org/wiki/%E7%A7%BB%E5%8B%95%E5%B9%B3%E5%9D%87#%E6%8C%87%E6%95%B0%E7%A7%BB%E5%8B%95%E5%B9%B3%E5%9D%87

${ \displaystyle \begin{eqnarray} [\mathrm{Output}] &=& \alpha [\mathrm{Input}] + (1-\alpha) [\mathrm{History}] \\ [\mathrm{History}] &\leftarrow& [\mathrm{Output}] \end{eqnarray} }$

Jitter

カメラの透視投影行列を上下左右に1ピクセル未満のオフセットを加えます。

${ \displaystyle \begin{eqnarray} a &=& \mathrm{aspect} \\ \theta &=& \mathrm{Fov Y} \\ f &=& \mathrm{far Z}\\ n &=& \mathrm{near Z} \end{eqnarray} }$

${ \displaystyle \begin{eqnarray} \left( \begin{array}{cccc} \frac{1}{a \tan\theta } & 0 & -2\mathrm{Offset_x} & 0 \\ 0 & \frac{1}{\tan\theta } & -2\mathrm{Offset_y} & 0 \\ 0 & 0 & \frac{f}{f-n} & -\frac{f n}{f-n} \\ 0 & 0 & 1 & 0 \end{array} \right) \end{eqnarray} }$

DX系でのオフセットの掛け方の例です。透視投影行列の計算のnear平面の四角形をずらせば導出できます。
この微妙なオフセットがジッターとして各フレームで時間的な遅れを持ちながらもマルチサンプリング的な効果を与えます。

ずらすオフセットの量ですが,Halton列を利用しました。
https://en.wikipedia.org/wiki/Halton_sequence

クリックで展開

float HaltonSequence(uint32_t i, uint32_t b)
{
    float f = 1.0f;
    float r = 0.0f;
    while (i > 0)
    {
        f = f / b;
        r = r + f * (i % b);
        i = i / b;
    }
    return r;
}

// jitter
m_TaaCameraJitter.x = (HaltonSequence(m_TaaJitterIndex+1, 2) - 0.5f) * jitterScale;
m_TaaCameraJitter.y = (HaltonSequence(m_TaaJitterIndex+1, 3) - 0.5f) * jitterScale;

VelocityMap

履歴バッファを単にサンプリングしているだけだと,以前実装した残像表現の効果と同様にカメラやオブジェクトが動くと残像として尾を引くアーティファクトが生じてしまいます。これを補正するために速度バッファを利用して,1フレーム前に参照されていたピクセルと同じ位置の履歴バッファを参照します。

ただし,速度が大きくなってしまうと,やはり誤差が大きくなって残像が出てきてしまうので, 速度ベクトルの長さを利用して動きの速いピクセルほど指数移動平均の重みを小さくすることで残像を消していきます。

また,単に速度ベクトルを使わないで,近傍のテクセルの中から,depthを参照して最も手前にある速度ベクトルを採用すると,うまくいくようです。

Tonemap

入力されたピクセルがあまりに高輝度だと,高輝度成分の緩和に時間がかかって, フリッカーとしてチラついたり,まったくアンチエイリアスがかからなくなってしまったりと不都合が生じます。理論上は無限時間かけて沢山サンプリングすれば軽減されるのですが, 高輝度成分をサチらせるようなトーンマップをかけてSDR空間上でTAAを行うことでも軽減できます。

${ \displaystyle \begin{eqnarray} k &=& \frac{a}{(1-a)L_{\mathrm{mean}}} \end{eqnarray} }$

float3 TonemapTAA(float3 color)
{
    color *= k;
    return color / (1.0f + max(color.r,max(color.g, color.b)) );
}

float3 InvTonemapTAA(float3 color)
{
    color = color / (1.0f - max(color.r, max(color.g, color.b)) );
    return color / k;
}

このトーンマップ関数は,輝度に対するReinhard関数となっています。逆トーンマッピング時に発散しないように,輝度は内積を使うものではなく,maxを取るものとしました。
$k$ は露光に対応する係数ですが,平均輝度 $L_{\mathrm{mean}}$ がトーンマップによってKeyValueである $a=0.18$ に移るように選んでいます。

Colorのクランプ,輝度差のある履歴の不採用

TAAはアンチエイリアスなので,原理的には入力となるピクセルの周辺3x3範囲からテクスチャをサンプリングされるはずなので, 少なくとも3x3範囲の色には無い高輝度な色や暗すぎる色はサンプルされないはずです。周辺の色のmin,maxを取ってクランプすることで,残像を除去します。

また,履歴バッファと入力カラーの輝度差があまりにも大きいと,フリッカーの原因となるので,これを除去するような係数も入れます。

以上の処理を適用したシェーダーが次のものです。

クリックで展開

// ヒストリカラーの取得
const float2 uvT = uv + float2(0.0f, TAA_PIXEL_SIZE_Y);
const float2 uvB = uv + float2(0.0f, -TAA_PIXEL_SIZE_Y);
const float2 uvR = uv + float2(TAA_PIXEL_SIZE_X, 0.0f);
const float2 uvL = uv + float2(-TAA_PIXEL_SIZE_X, 0.0f);
// 近傍のピクセルのうち,最も手前にあるピクセルの速度マップを利用する
const float srcLinearDepthT = DecodeFloatRG(SampleTextureLevel0(g_DepthNormalTexture, g_LinearSampler, uvT).ba);
const float srcLinearDepthB = DecodeFloatRG(SampleTextureLevel0(g_DepthNormalTexture, g_LinearSampler, uvB).ba);
const float srcLinearDepthR = DecodeFloatRG(SampleTextureLevel0(g_DepthNormalTexture, g_LinearSampler, uvR).ba);
const float srcLinearDepthL = DecodeFloatRG(SampleTextureLevel0(g_DepthNormalTexture, g_LinearSampler, uvL).ba);
float3 velocityUV = float3(uv, srcLinearDepth);
velocityUV = lerp(velocityUV, float3(uvT, srcLinearDepthT), step(srcLinearDepthT, velocityUV.z));
velocityUV = lerp(velocityUV, float3(uvB, srcLinearDepthB), step(srcLinearDepthB, velocityUV.z));
velocityUV = lerp(velocityUV, float3(uvR, srcLinearDepthR), step(srcLinearDepthR, velocityUV.z));
velocityUV = lerp(velocityUV, float3(uvL, srcLinearDepthL), step(srcLinearDepthL, velocityUV.z));
const float2 velocity = SampleTextureLevel0(g_VelocityTexture, g_LinearSampler, velocityUV.xy).rg * TAA_VELOCITY_DECODE.xy + TAA_VELOCITY_DECODE.zw;
// ヒストリーカラーを速度マップを参照してフェッチする
const float2 historyUV = saturate(uv - velocity);
float3 historyColor = TonemapTAA(SampleTextureLevel0(g_HistoryTexture, g_LinearSampler, historyUV).rgb);
// カラー周辺の色でヒストリカラーをクランプ
const float3 inputColor = TonemapTAA(outColor.rgb);
const float3 cT = TonemapTAA(SampleTextureLevel0(g_SrcTexture, g_LinearSampler, uvT).rgb);
const float3 cB = TonemapTAA(SampleTextureLevel0(g_SrcTexture, g_LinearSampler, uvB).rgb);
const float3 cR = TonemapTAA(SampleTextureLevel0(g_SrcTexture, g_LinearSampler, uvR).rgb);
const float3 cL = TonemapTAA(SampleTextureLevel0(g_SrcTexture, g_LinearSampler, uvL).rgb);
const float3 cMin = min(inputColor,min(min(cT, cB), min(cR, cL)));
const float3 cMax = max(inputColor,max(min(cT, cB), max(cR, cL)));
historyColor = clamp(historyColor, cMin, cMax);
// ヒストリーと現在のカラーの合成
// 大きく動いているピクセルのファクタ, 0~1
const float velocityHistoryColorFactor = saturate(length(velocity) * TAA_ALPHA_VELOCITY_SCALE + TAA_ALPHA_VELOCITY_OFFSET);
float alpha = lerp(TAA_ALPHA_STATIC, TAA_ALPHA_DYNAMIC, velocityHistoryColorFactor);
// 輝度差によってalphaを変える,輝度差が大きい場合は不採用
const float lumaHistoryColorFactor = saturate( abs(GetLuminance(historyColor) - GetLuminance(inputColor)) * TAA_ALPHA_LUMA_SCALE + TAA_ALPHA_LUMA_OFFSET);
alpha *= lumaHistoryColorFactor;
outColor.rgb = InvTonemapTAA(lerp(inputColor, historyColor, alpha));

結果

TAA OFF	TAA ON

TAA OFF	TAA ON

なんだかアンチエイリアスが掛かっている気がします。画面を動かしても不自然なゴーストはできません。しかし,動画としてみると,高周波な部分がジッターで若干画面がザラつくような効果があるので,もっと調整が必要かもしれません。

2018-06-12

RICHO THETAでHDRIの作成

RICHO THETA

360度カメラである,THETA SCを買いました。
解像度は静止画で5376ｘ2688で,だいたい4K相当です。マルチブラケット撮影もできるので,Photomatix ProみたいなHDRIの合成ソフトを使ってみたら,すぐHDRIができました。

http://cgcompo.blog134.fc2.com/blog-entry-67.html
https://www.hdrsoft.com/jp/

ただ,便利なソフトを使ってみただけでは面白くないので自分でHDRIの合成をしてみたいと思います。

HDRIの作成

まずは,以下のように複数の露光でマルチブラケット撮影をしておきます。

f:id:hikita12312:20180612103843p:plain:w600

THETAは絞りが弄れない関係上,どうしても明るく撮れてしまうので,木陰など暗めの場所で撮ったほうがよいと思いました。また,撮影時間も30~40秒ぐらいはかかるので,三脚とシータ棒は必須です。

次に,各画像を取り込んでシェーダーでRGBA16Fフォーマットのテクスチャへ合成します。 THETAは残念ながらRAW画像は取得できないので,JPEGとして読み込みます。画像を取り込むときには,EXIF情報も同時に読んで,露光時間とF値,ISO感度からEV値を計算しておきます。

${ \displaystyle \begin{eqnarray} \mathrm{EV} = \log_2{\Big( \{\mathrm{Fnumber}\}^2 * \{\mathrm{ExposureTime}\} * \frac{100}{\{\mathrm{ISO}\}} \Big)} \end{eqnarray} }$

画像の読み込みはDirectXTexを利用しました。EXIF情報はIWICMetadataQueryReaderから読んでいます

https://github.com/Microsoft/DirectXTex
https://msdn.microsoft.com/ja-jp/library/windows/desktop/ee719904(v=vs.85).aspx

クリックで展開

hr = DirectX::LoadFromWICFile(wcFilePath, flags, &metadata, scratchImage,
    [&](IWICMetadataQueryReader* pReader)
    {
        PROPVARIANT value;
        // Exposure Time
        PropVariantInit(&value);
        if (SUCCEEDED(pReader->GetMetadataByName(L"/app1/ifd/exif/{ushort=33434}", &value)))
        {
            NGFX_ASSERT(value.vt == VT_UI8);
            exifDesc.ExposureTime = reinterpret_cast<EXIF_RATIONAL*>(&value.uhVal)->ToFloat();
        }
        PropVariantClear(&value);
        // FNumber
        PropVariantInit(&value);
        if (SUCCEEDED(pReader->GetMetadataByName(L"/app1/ifd/exif/{ushort=33437}", &value)))
        {
            NGFX_ASSERT(value.vt == VT_UI8);
            exifDesc.FNumber = reinterpret_cast<EXIF_RATIONAL*>(&value.uhVal)->ToFloat();
        }
        PropVariantClear(&value);
        // PhotographicSensitivity
        PropVariantInit(&value);
        if (SUCCEEDED(pReader->GetMetadataByName(L"/app1/ifd/exif/{ushort=34855}", &value)))
        {
            NGFX_ASSERT(value.vt == VT_UI2);
            exifDesc.ISO = value.iVal;
        }
        PropVariantClear(&value);
    });

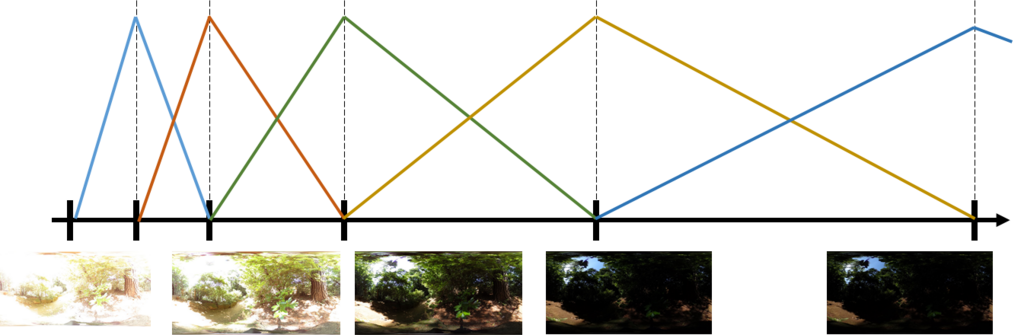

入力画像を1枚のHDRIとして合成するときには,EV値が高い画像ほど,値としては暗い部分になるようにスケールします。いろいろ合成のやり方はあると思いますが,今回は三角形型の重み関数で合成を行っています。

f:id:hikita12312:20180612104234p:plain:w600

合成を行う時に,ソースとなる画像のあまりに暗すぎる部分や明るすぎる部分を計算から省くような処理を行っています。 matlabのドキュメントでも似たようなことをしているようです。

https://jp.mathworks.com/help/images/ref/makehdr.html

実際の合成を行うシェーダーは以下。

クリックで展開

Texture2D g_aSrcTexture[TEXTURE_NUM] : register(t0);
SamplerState g_Sampler : register(s0);

#define MIN_LIMIT (g_aTemp[0].x)
#define MAX_LIMIT (g_aTemp[0].y)
#define SRC_INV_EXPOSURE(index) (((float[TEMPCB_ARRAY_SIZE*4])g_aTemp)[(index)+4])

float Weight(float c)
{
    const float w1 = saturate((c - MIN_LIMIT) / (0.5f - MIN_LIMIT));
    const float w2 = saturate(1.0f - (c - (MAX_LIMIT - 0.5f)) / (MAX_LIMIT - 0.5f));
    float w = (c < 0.5f) ? (w1) : (w2);
    w = max(w, 0.0001f);
    return w;
}

float4 PS_Composite(PS_IN In) : SV_TARGET0
{
    const float2 uv = In.UV;
    float4 outColor = 0.0f;

    float3 totalWeight = 0.0f;
    [unroll]
    for(uint id=0;id<TEXTURE_NUM;++id)
    {
        /// HDR化
        // 入力色, Linear SDR空間
        float3 srcColorSDR = SampleTextureLevel0(g_aSrcTexture[id], g_Sampler, uv).rgb;
        //srcColorSDR = saturate(SRGB2Linear(srcColorSDR));
        // 入力色をHDRの空間にマップ
        const float3 srcColorHDR = srcColorSDR * SRC_INV_EXPOSURE(id);
        float3 weight = 1.0f;
        weight.x = Weight(srcColorSDR.x);
        weight.y = Weight(srcColorSDR.y);
        weight.z = Weight(srcColorSDR.z);

        totalWeight += weight;
        outColor.rgb += weight * srcColorHDR;
    }
    // 重みの正規化
    outColor.rgb /= totalWeight;

    return outColor;
}

結果

出来上がったHDRIを使って,レンダリングをしてみました。

f:id:hikita12312:20180612105925p:plain:w600

中央の球体のレンダリングはUnrealEngineのPBRを実装しました。

http://blog.selfshadow.com/publications/s2013-shading-course/

ちゃんと高輝度成分が入っているので,ブルームエフェクトも機能しています。 HDRI合成の重みを工夫したらもっとキレイにできそうです。

2018-05-05

モーションブラーの実装その2

前にも,モーションブラーの実装を行いました。
このときは「A Reconstruction Filter for Plausible Motion Blur」という論文をそのまま実装したのですが, 余りにもそのまま実装しただけだったので,もう少しモーションブラーを考えてみます。

カメラモーションブラー

前回は,シーンレンダリング時に1フレーム前のオブジェクトのModelViewProjection行列を保存しておいて, 現在のフレームのModelViewProjection行列の結果との差分を取る方法で速度マップを作成していました。
この方法で間違いは無いのですが,今回は現在のシーンのDepth値とカメラのViewProjection行列のみを利用する方法を試してみます。

https://developer.nvidia.com/gpugems/GPUGems3/gpugems3_ch27.html

const float2 uv = In.aUV[0].xy;
const float depth = SampleTextureLevel0(g_DepthTexture, g_LinearSampler, uv).r;

// ScreenSpace空間 -1 ~ 1に変換
const float2 screenPos = uv * 2.0f - 1.0f;
// depth値から1フレーム前のスクリーン位置を計算
float4 prevPos = float4(screenPos, depth, 1.0f);
prevPos = Transform(CURRENT_INV_VIEWPROJECTION, prevPos);
prevPos /= prevPos.w;
prevPos = Transform(PREV_VIEWPROJECTION, prevPos);
const float2 prevScreenPos = prevPos.xy / prevPos.w;
// 現在のスクリーン位置
const float2 currentScreenPos = screenPos;
// -1~1のスクリーンスペースでの速度ベクトル
// cameraVelocityはUV空間での速度ベクトルなので,0.5倍
float2 cameraVelocity = (currentScreenPos - prevScreenPos) * 0.5f;

シェーダーにはDepthバッファと,CURRENT_INV_VIEWPROJECTIONで表される現在のViewProjection行列の逆行列, PREV_VIEWPROJECTIONで表される1フレーム前のViewProjection行列を渡しています。
スクリーン空間からDepth値を使ってWorld空間座標値を復元し,そこから1フレーム前のViewProjectionを適用して1フレーム前のスクリーン空間座標を求めています。

この方法の利点としては,シーンのレンダリングに関係なく速度マップを計算できることです。ポストエフェクト的に完全に後処理だけで速度マップを計算できます。また,シーン自体の解像度よりも速度マップを縮小することもできるので高速化も可能です。
欠点としては,シーン内部のオブジェクト自体の速度を判別することが出来ないことです。カメラが固定でオブジェクトが高速に動くようなシーンのモーションブラーには不向きです。ただ,オブジェクトがそんなに動かないゲームなら気にならない気もします。

ピンポンブラー

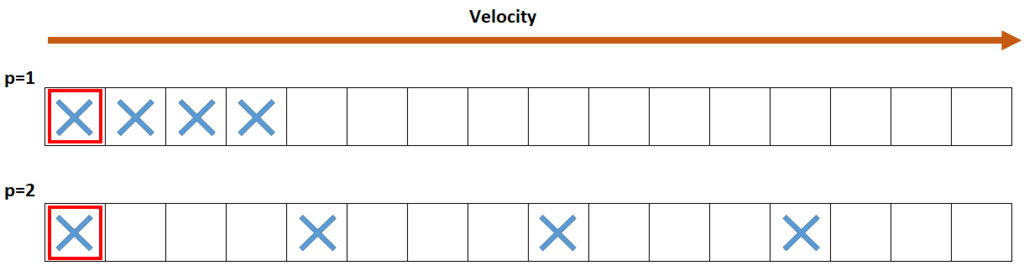

モーションブラーの計算時に,光芒で利用したような,ピンポンブラーを使ってみました。
https://game.watch.impress.co.jp/docs/20080310/3dcry.htm

f:id:hikita12312:20180505163952p:plain:w600

前回の「A Reconstruction Filter for Plausible Motion Blur」の実装や, UnityのPostProcessingStackのモーションブラーの実装だと,長さ64ピクセルのブラーを行う場合には,64回のテクスチャフェッチが必要でした。しかし,再帰的にブラーを繰り返すことで,8回のサンプリング2回,合計16回のテクスチャフェッチで,同等のブラーが実現できます。

以下がピンポンブラーのシェーダーの一部抜粋です。

// このシェーダーを数回繰り返す
const float2 uv0 = In.aUV[0].xy;
const float3 c0 = SampleTextureLevel0(g_ColorTexture, g_LinearSampler, uv0).rgb;
// g_VelocityDepthTextureは,RGに速度マップ,BにDepth値が格納されている
const float4 vd0 = SampleTextureLevel0(g_VelocityDepthTexture, g_LinearSampler, uv0);
const float2 v0 = vd0.xy;
const float d0 = vd0.z;

// ブラー処理
const float jitter = (rand(uv0) - 0.5f) * 0.5f; // jitter -0.25f ~ 0.25f
float4 color = float4(c0, 1.0f); // 0番目のcolorは必ずサンプル
[unroll]
for (uint i = 1; i < 4; ++i)
{
    // BLUR_DELTA = powf(4.0f, passIteration) / blurMaxSampleNum;
    const float2 delta = v0 * (BLUR_DELTA * (i + jitter) );
    for (uint j = 0; j < 2; ++j)
    {
        const float2 offset = ((j == 0) ? (1.0f) : (-1.0f)) * delta;
        const float2 uv = uv0 + offset;
        const float3 c = SampleTextureLevel0(g_ColorTexture, g_LinearSampler, uv).rgb;
        const float d = SampleTextureLevel0(g_VelocityDepthTexture, g_LinearSampler, uv).z;
        // 手前にあるピクセルをサンプルしない為の重み
        const float w = step(d0, d + DEPTH_BIAS);
        color += float4(c, 1.0f) * w;
    }
}
color.rgb /= color.a;

Depth値とVelocity値を同じバッファに格納しています。また,変なゴーストが出ないように弱くjitterを掛けます。また,モーションブラーは動いている物体より止まっている手前の物体の色はサンプルされないはずなので,マスクを掛けています。

結果

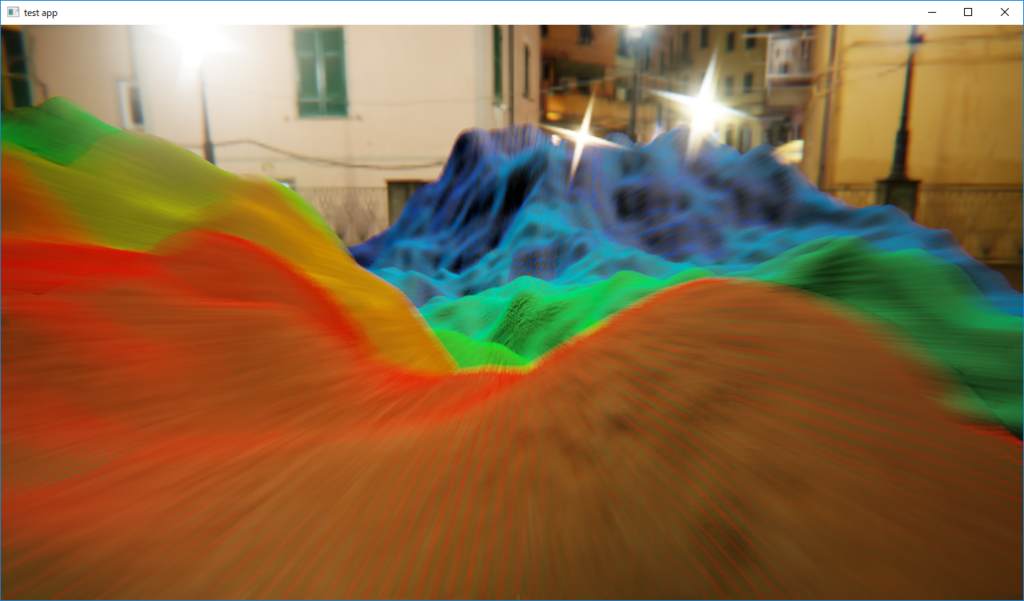

カメラモーションブラーとピンポンブラーを実装した結果です。画面奥方向にカメラが動いている場合のモーションブラーのON/OFFを比較しています。

f:id:hikita12312:20180505165229p:plain:w600

モーションブラーOFF	モーションブラーON

まあまあ綺麗にそれっぽくなっています。Depthから速度マップを作成しているので,画面の奥の方の地面ほど,ちゃんとブラーの長さが小さくなっています。
ただし,結果を見ると,かなりエッジが汚いです。エッジ処理を何もしていないからなのですが,この辺が改善の余地ありです。Reconstruction Filterの方法と組み合わせてみるとか...

2018-04-26

トーンマップのLUT化

トーンマップパスの修正

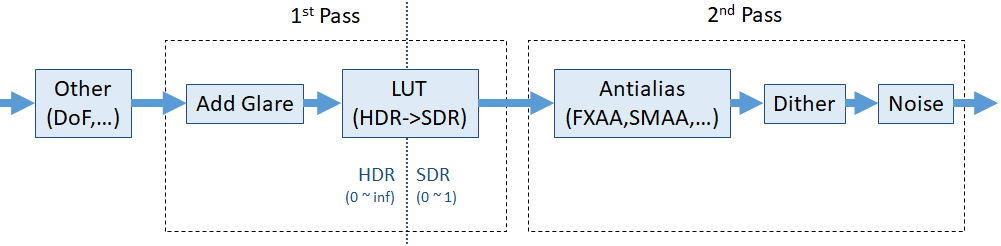

以前,トーンマップやカラーコレクションを実装しましたが, 思うところあって,パスを次のように修正しました。

f:id:hikita12312:20180426103024p:plain:w600

前は,パス内部で直接トーンマップ関数の計算をしたり,色行列を乗算していました。それだと,組み合わせが膨大になり,用意するシェーダー数が膨大になることと,複雑な計算をする場合に遅くなる懸念があったので,思い切ってLUT化しています。

また,細かいところですが,アンチエイリアスをトーンマップ後のSDR空間にて適用することにしました。ノイズやディザリングを付与する処理も,アンチエイリアス後に適用しています。これは、アンチエイリアスで細かいノイズが消されないようにするためです。

これらの実装は,UnityのPostProcessingStackと似た実装になっています。

LUTの作成

LUTは3DテクスチャのXYZの軸をRGBと読み替えてマッピングするテーブルのことですが,単純に作ってしまうと0~1の範囲の色のテーブルしか作れません。今回は無限大の範囲まで持つHDRカラーから,0~1までのSDRカラーにマッピングする必要があります。 HDRカラーの全範囲はLUTとして記録できないので,適当な範囲を定めて圧縮することで対応します。

UnityのPostProcessingStackの場合は.Alexa LogC Curveという対数カーブでHDRカラーを圧縮しているようです。

今回は,Alexa LogCではなく,S-Log3を使って圧縮をしたいと思います。 S-Log3を選んだ理由は特にありません。強いて言えば日本語の文献が沢山あったからでしょうか。Alexa LogCでもS-Log3でも,結局はlogの積和計算で表されて係数が違うくらいなので,大きな違いは無いんじゃないかと思います。

LUTを作成するCompute Shaderは以下のようなものになりました。

クリックで展開

/// @brief linear -> S-Log3 変換
/// https://www.sony.jp/ls-camera/knowledge/pdf/TechnicalSummary_for_S-Gamut3Cine_S-Gamut3_S-Log3_V1_00.pdf
float _linear2log(float x)
{
    [flatten]
    if (x >= 0.01125f)
    {
        return (420.0f+log10((x+0.01f)/(0.18f+0.01f))*261.5f)/1023.0f;
    }
    else
    {
        return(x *(171.2102946929f-95.0f)/0.01125000f+95.0f)/1023.0f;
    }
}
float3 linear2log(float3 color)
{
    return float3(_linear2log(color.x), _linear2log(color.y), _linear2log(color.z));
}

/// @brief S-Log3 -> linear変換
float _log2linear(float x)
{

    [flatten]
    if (x >= 171.2102946929f / 1023.0f)
    {
        return pow(10.0f, (x*1023.0f - 420.0f) / 261.5f) * (0.18f + 0.01f) - 0.01f;
    }
    else
    {
        return(x * 1023.0f - 95.0f) * 0.01125000f / (171.2102946929f - 95.0f);
    }
}
float3 log2linear(float3 color)
{
    return float3(_log2linear(color.x), _log2linear(color.y), _log2linear(color.z));
}

RWTexture3D<float4> g_DstTexture : register(u0);

[numthreads(8, 8, 8)]
void CS_Bake(uint3 position : SV_DispatchThreadID)
{
    // Textureサイズの取得
    uint3 dstTextureSize;
    g_DstTexture.GetDimensions(dstTextureSize.x, dstTextureSize.y, dstTextureSize.z);

    // 入力カラーは,log変換が行われていると仮定し,
    // log->linear変換を行う
    float3 outColor = log2linear( saturate(position.rgb / (dstTextureSize - 1.0f)) );

    // 色変換 (トーンマップ前)
    outColor = Transform(COLOR_MATRIX_BEFORE, outColor);

    // トーンマップ
    outColor = TonemapFunction(
        outColor,
        TONEMAP_FUNC_TYPE,
        TONEMAP_PARAMETER_1,
        TONEMAP_PARAMETER_2,
        TONEMAP_PARAMETER_3,
        TONEMAP_PARAMETER_4,
        TONEMAP_PARAMETER_5,
        TONEMAP_PARAMETER_6
    );

    // トーンマップガンマ
    outColor = pow(outColor, INV_GAMMA);

    // 色変換 (トーンマップ後)
    outColor = Transform(COLOR_MATRIX_AFTER, outColor);

    // 書き込み,出力カラーはSDR範囲0.0~1.0
    g_DstTexture[position] = float4(saturate(outColor), 0.0f);
}

LUTを作る段階で,カラーコレクションやガンマの調整を含んでいます。 HDRからSDRへのトーンマップを行うときは,入力カラーにlinear2log()関数を適用したRGB値でLUTを引くことで実現します。

結果

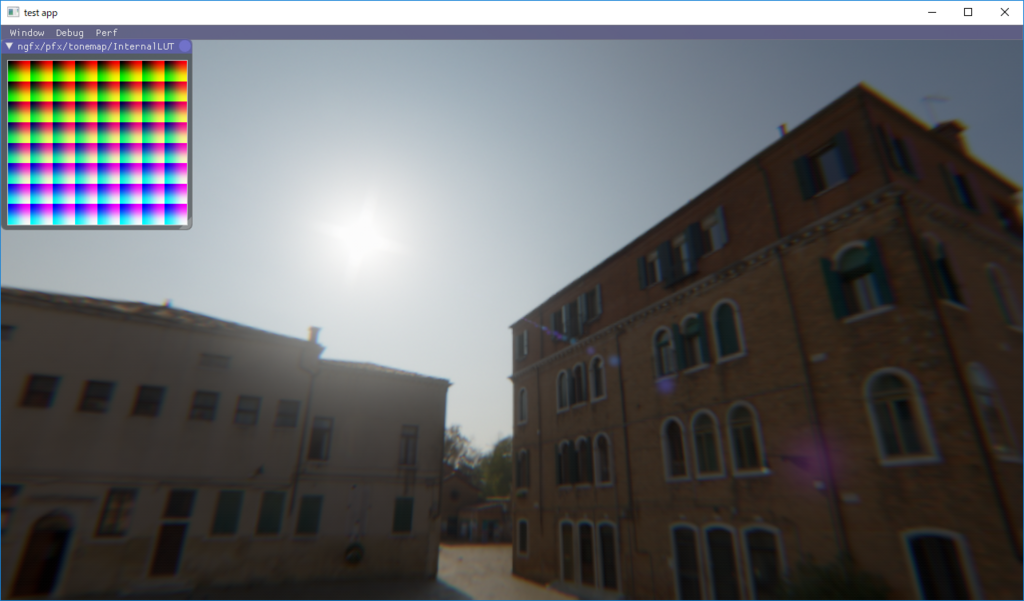

Reinhard関数のLUTを作成し,トーンマップをした結果です。 LUTのサイズは64x64x64です。128にしても結果に差が出なかったので,64にしています。

f:id:hikita12312:20180426105609p:plain:w600

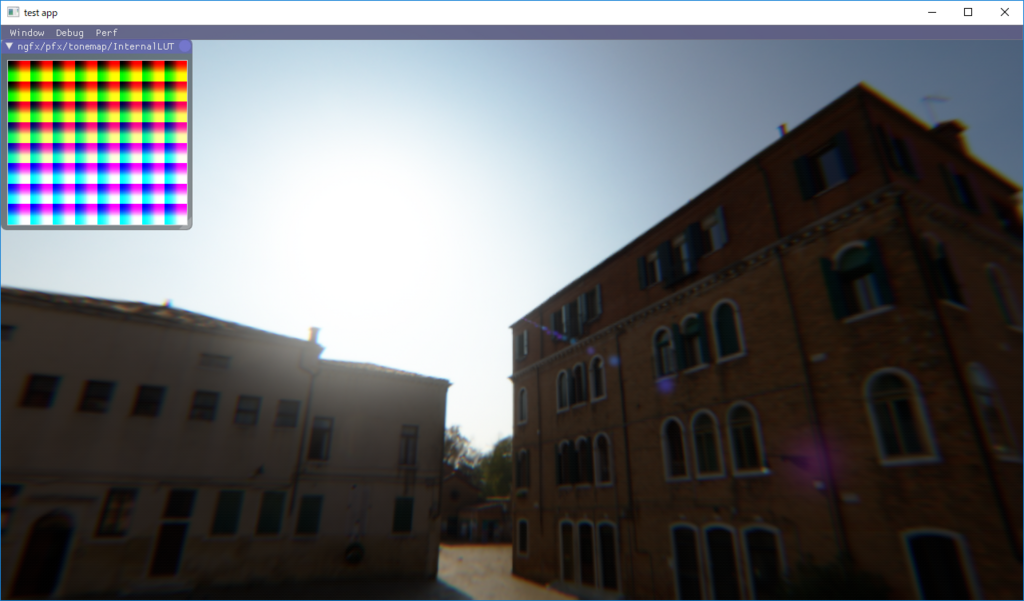

ついでに,GT-Tonemapを適用してみました。

https://www.slideshare.net/nikuque/hdr-theory-and-practicce-jp
https://www.desmos.com/calculator/et1qmcg10s

f:id:hikita12312:20180426105751p:plain:w600

2018-04-07

歪曲収差の実装

歪曲収差

レンズを通した光が,像となるときに歪んでしまう収差のことです。大雑把に言えば魚眼レンズみたいな歪みです。

https://en.wikipedia.org/wiki/Distortion_(optics)
http://www.nikon-instruments.jp/jpn/learn-know/microscope-abc/learn-more-microscope/about-aberration

格子状のグリッドを撮影したときに,樽型に歪んだり(樽型),中央に収縮するように歪んだり(糸巻き型)します。

半径方向歪み

Brownのレンズ歪みモデルなるものがレンズ歪みを表すモデルとして使われることが多いようです。

https://www.asprs.org/wp-content/uploads/pers/1971journal/aug/1971_aug_855-866.pdf
http://www.roboken.iit.tsukuba.ac.jp/~ohya/pdf/Robomech2014-KNS.pdf

Brownのレンズ歪みモデルでは,レンズの光軸中心からの半径方向の歪みと,円周方向の歪みをわけて表現されますが, まずは半径方向歪みについて考えます。

光軸中心を ${(c_x,c_y)}$ として,光軸中心からの像の位置を ${{\bf \bar{r}}=(\bar{x},\bar{y}) = (x-c_x,y-y_c)}$ とします。この時,歪んだ像の位置 ${{\bf r}_d = (x_d,y_d)}$ は,距離の2乗の多項式の展開で表せるとしたものが,多項式モデルと言うそうです。

${ \displaystyle \begin{eqnarray} {\bf r}_d = \Big(1 + k_1 r^2 + k_2 r^4 + k_3 r^6+ \cdots \Big) {\bf \bar{r}} \end{eqnarray} }$

一方,OpenCV等の画像処理ライブラリでは,カメラキャリブレーションに,有理関数モデルを利用しているようです。

http://opencv.jp/opencv-2svn/cpp/calib3d_camera_calibration_and_3d_reconstruction.html
https://www.robots.ox.ac.uk/~vgg/publications/2005/Claus05a/claus05a.pdf

${ \displaystyle \begin{eqnarray} {\bf r}_d = \frac{1 + k_1 r^2 + k_2 r^4 + k_3 r^6+ \cdots}{1 + k_4 r^2 + k_5 r^4 + k_6 r^6+ \cdots} {\bf \bar{r}} \end{eqnarray} }$

他にも半径方向歪みのモデルには,有理関数モデルの特殊化として ${k_4}$ 以外0としたDivisionModel )http://www.robots.ox.ac.uk/~vgg/publications/papers/fitzgibbon01b.pdf) とか, 魚眼モデルとかFOVモデルといった多項式で表せないものもあります。
ちなみに,UnityのPostProcessingStackの歪曲収差は,樽型のときにFOVモデルを利用しているようなコードでした。

https://pdfs.semanticscholar.org/260d/bcca2edddeb7f743d186cc99a7d586023234.pdf
http://www.close-range.com/docs/Straight_Lines_Have_To_Be_Straight-Automatic_Calibration_and_Removal_of_Distortion--Devernay-Faugeras2001.pdf

今回はOpenCVのカメラキャリブレーションにも使われている実績や,計算の簡単さから4次までの有理関数モデルをレンズ歪みに利用することにします。

${ \displaystyle \begin{eqnarray} {\bf r}_d = \frac{1 + k_1 r^2 + k_2 r^4}{1 + k_3 r^2 + k_4 r^4} {\bf \bar{r}} \end{eqnarray} }$

円周方向歪み

レンズによる光学的な歪みではなく,レンズとフィルムが完全に並行ではない場合に生じうる幾何学的な歪みが円周方向の歪みの項です。

${ \displaystyle \begin{eqnarray} \Delta x_t = \Big( 2p_1\bar{x} \bar{y} +p2(r^2 + 2\bar{x}^2)\Big) \Big(1+ p_3r^2 + \cdots\Big) \\ \Delta y_t = \Big( p1(r^2 + 2\bar{y}^2) + 2p_2\bar{x} \bar{y}\Big) \Big(1+ p_3r^2 + \cdots\Big) \end{eqnarray} }$

この項の ${p_3r^2}$ 以降を無視して,先程のレンズ歪みモデルに組み込みます。

${ \displaystyle \begin{eqnarray} {\bf r}_d = \frac{1 + k_1 r^2 + k_2 r^4}{1 + k_3 r^2 + k_4 r^4} {\bf \bar{r}} + \left[ \begin{array}{cc} 2p_1\bar{x} \bar{y} +p2(r^2 + 2\bar{x}^2) \\ p1(r^2 + 2\bar{y}^2) + 2p_2\bar{x} \bar{y} \\ \end{array} \right] \end{eqnarray} }$

結果

歪曲収差の式をUVに適用してテクスチャのフェッチする位置を歪めることで実装します。

クリックで展開

/// @brief レンズ歪みを適用したUVを取得
float2 GetLensDistortion(float2 uv)
{
    // Aspect比を考慮した空間上での,光軸中心からの距離ベクトル
    float2 rVec = (uv - float2(0.5f, 0.5f));
    rVec.x *= ASPECT_RATIO;
    const float r2 = dot(rVec, rVec);
    const float r4 = r2*r2;
    const float k1 = LENS_DISTORTION_K1;
    const float k2 = LENS_DISTORTION_K2;
    const float k3 = LENS_DISTORTION_K3;
    const float k4 = LENS_DISTORTION_K4;

    // 半径方向歪みを考慮した距離ベクトル
    float2 distortionR = (1.0f + k1 * r2 + k2 * r4) / (1.0f + k3*r2 + k4*r4) * rVec;
    // 円周方向歪み量の加算
    const float p1 = LENS_DISTORTION_P1;
    const float p2 = LENS_DISTORTION_P2;
    const float C = 2.0f * rVec.x * rVec.y;
    const float2 V = 2.0f * rVec * rVec;
    distortionR += float2(p1*C + p2*(r2+V.x), p2*C + p1*(r2+V.y));
    // アスペクト比補正
    distortionR.x *= INV_ASPECT_RATIO;
    // 画面中心基準の拡大,UV座標への変換
    uv = (distortionR*LENS_DISTORTION_UV_MAGNIFICATION) + float2(0.5f, 0.5f);
    return uv;
}

半径方向歪みが正の値の場合(UVフェッチ時逆転なので,本来の計算式的には負),歪みが外に膨らんで行くので樽型の歪曲収差を作れます。

歪曲収差 OFF	歪曲収差 ON (樽型)

ただし,樽型の場合,画面内に元のテクスチャよりも外側のUVもフェッチされてしまうので,画面端の方が不正確なものになります。

そのため,歪曲収差を適用した後のUVを画面中心から拡大することで,見せたくない画面外側の範囲をクリップしても良いでしょう。

半径方向歪みが負の値の場合は,糸巻き型となります。

歪曲収差 OFF	歪曲収差 ON (糸巻き型)

樽型と糸巻き型の歪みが組み合わさったものは陣笠型と呼びますが, これもパラメータの組み合わせで半径方向の歪みが距離によって正負入れ変えるような関数系をつくって再現できます。

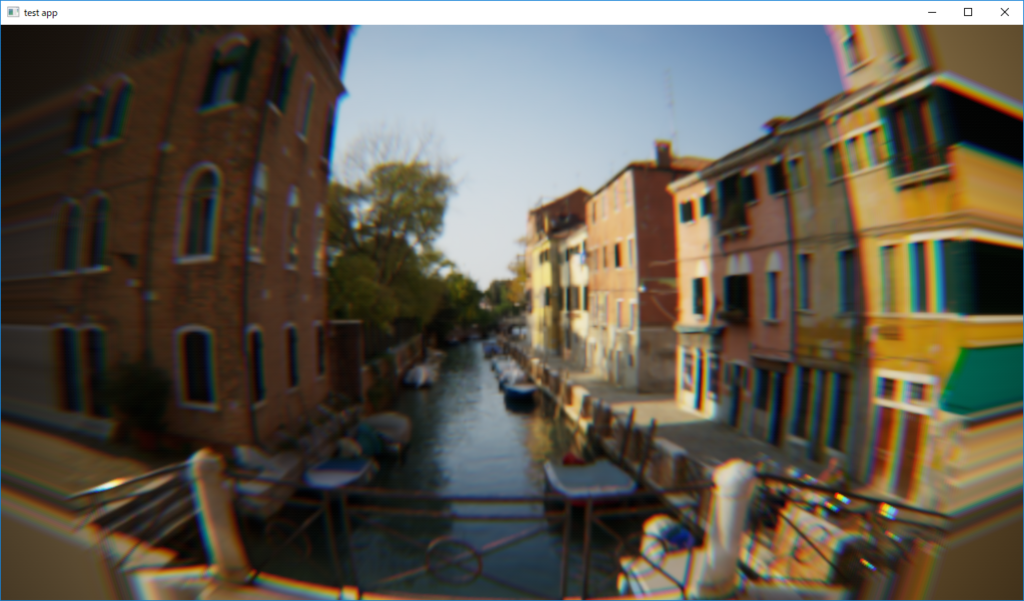

円周方向の歪みのパラメータを与えると,画面自体が奥に傾いたような歪みを作り出すこともできます。

実装してみると,思っていたよりも画面端の違和感が強いので, 周辺減光や, 倍率色収差をかけると, よりレンズっぽく画面端をごまかせるかと思います。

f:id:hikita12312:20180407141747p:plain:w600

2018-03-24

SMAAの組み込み

SMAA

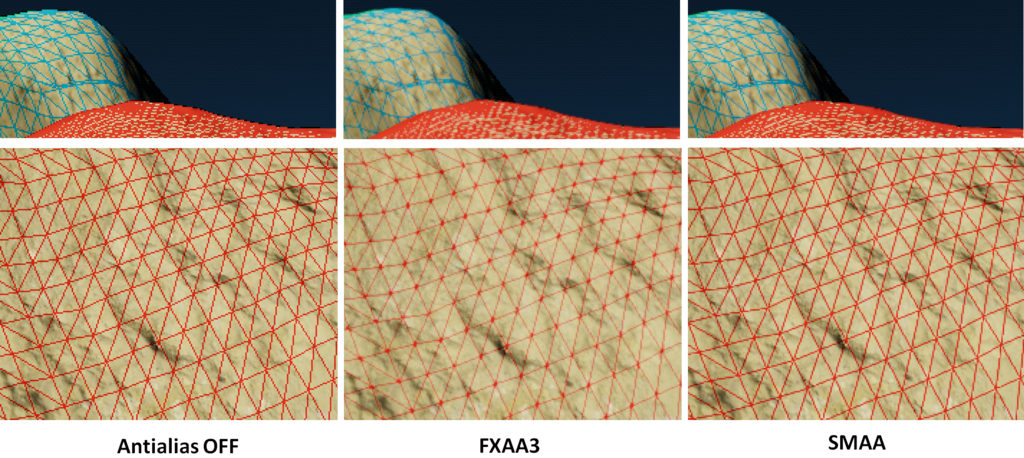

スクリーンスペースのアンチエイリアスとして,FXAAを組み込みました。今回は,もう少し綺麗になるらしい,スクリーンスペースのアンチエイリアスであるSMAAを組み込んでみます。

http://www.iryoku.com/smaa/
https://github.com/iryoku/smaa

UnityのPostProcessingStack v2にも組み込まれているようです。

SMAAの組み込み

f:id:hikita12312:20180324122235p:plain:w600

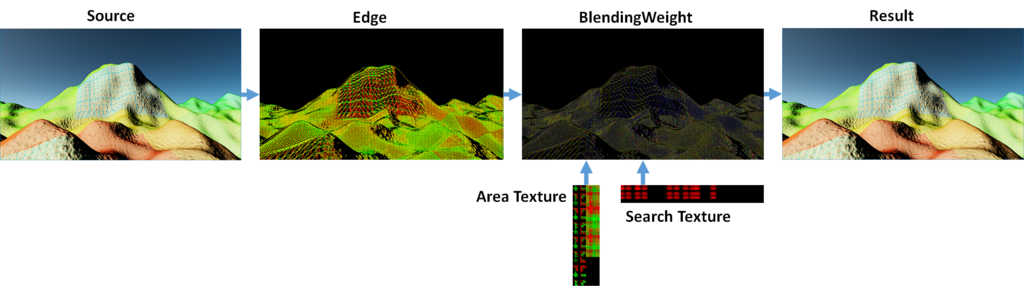

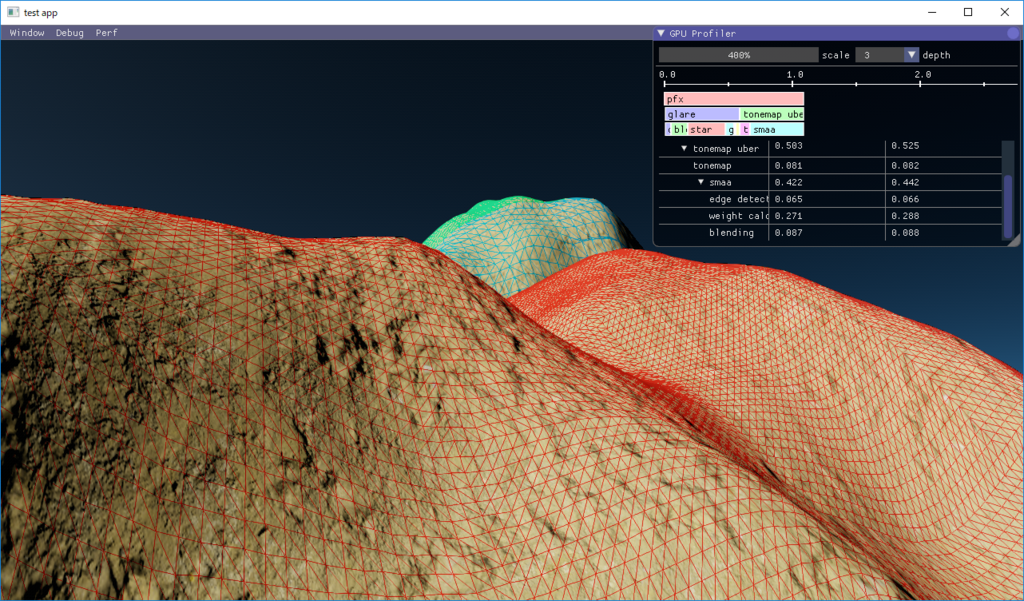

SMAAは3つのパス(エッジ検出パス,ブレンド重み決定パス,ブレンドパス)と,テーブルとして利用されるテクスチャ2つ(AreaTexture,SerchTexture)が必要となります。上記 githubから,次のファイルを持ってきます。

smaa/SMAA.hlsl
smaa/Textures/SearchTex.h
smaa/Textures/AreaTex.h

SMAA.hlslはシェーダー本体で,SearchTex.h,AreaTex.hはテーブルとして利用されるテクスチャのバイナリ定義です。 SearchTextureはRG8フォーマット,AreaTextureはR8フォーマットとして,先に読み込んでおきます。

SMAA.hlslをインクルードして,3つのパスを定義しますが,この時,次のマクロを定義します。

SMAA_RT_METRICS :
zwにスクリーンサイズ,xyにスクリーンサイズの逆数の入ったfloat4
SMAA_THRESHOLD :
エッジ検出の閾値
SMAA_MAX_SEARCH_STEPS :
ブレンド重み計算時のstep数
SMAA_MAX_SEARCH_STEPS_DIAG :
ブレンド重み計算時のstep数。SMAA_DISABLE_DIAG_DETECTION定義で無効
SMAA_CORNER_ROUNDING :
ブレンド重み計算時の角の丸め率? SMAA_DISABLE_CORNER_DETECTION定義で無効

実際の組み込み例は次のような感じです。

クリックで展開

// SMAA用の変数定義
#define SMAA_HLSL_4
#define SMAA_RT_METRICS (g_aTemp[0].xyzw)
#define SMAA_THRESHOLD (g_aTemp[1].x)
#define SMAA_MAX_SEARCH_STEPS (g_aTemp[1].y)
#define SMAA_MAX_SEARCH_STEPS_DIAG (g_aTemp[1].z)
#define SMAA_CORNER_ROUNDING (g_aTemp[1].w)
#define SCALEOFFSET (g_aTemp[2])

SamplerState g_LinearSampler : register(s0);
SamplerState g_PointSampler : register(s1);

#define SMAA_LINEAR_SAMPLER g_LinearSampler
#define SMAA_POINT_SAMPLER g_PointSampler

#include "SMAA.fx"

// VS用の頂点計算
void GetPositionUV(out float4 position, out float2 uv, in uint index, in float4 scaleOffset)
{
    const float2 vId = float2(index / 2u, index % 2u); // 三角形を定義する 0 ~ 1 空間
    float2 screenPosition = float2(2.0f, 2.0f) * vId.xy * scaleOffset.xy + scaleOffset.zw;
    screenPosition = float2(2.0f, -2.0f) * screenPosition + float2(-1.0f, 1.0f);

    position = float4(screenPosition.xy, 0.1f, 1.0f);
    uv = float2(2.0f, 2.0f) * vId.xy * scaleOffset.xy + scaleOffset.zw;
}

// --------------------------------------------------------------------------------------------------------------
// EdgeDetection PASS
#ifdef PASS_EDGE_DETECTION
Texture2D g_SrcTexture : register(t0);

struct EDGE_DETECTION_OUT
{
    float4 Position : SV_POSITION;
    float2 UV : TEXCOORD0;
    float4 aOffset[3] : TEXCOORD1;
};

EDGE_DETECTION_OUT VS_EdgeDetection(uint index : SV_VertexID)
{
    EDGE_DETECTION_OUT Out = (EDGE_DETECTION_OUT)0;
    GetPositionUV(Out.Position, Out.UV, index, SCALEOFFSET);
    SMAAEdgeDetectionVS(Out.UV, Out.aOffset);
    return Out;
}

float2 PS_EdgeDetection(EDGE_DETECTION_OUT In) : SV_TARGET0
{
    return SMAAColorEdgeDetectionPS(In.UV.xy, In.aOffset, g_SrcTexture);
}

#endif // #ifdef PASS_EDGE_DETECTION

// --------------------------------------------------------------------------------------------------------------
// BlendingWeightCalculation PASS
#ifdef PASS_BLENDING_WEIGHT_CALC

Texture2D g_EdgeTexture : register(t0);
Texture2D g_AreaTexture : register(t1);
Texture2D g_SearchTexture : register(t2);

struct BLENDING_WEIGHT_OUT
{
    float4 Position : SV_POSITION;
    float2 UV : TEXCOORD0;
    float2 PixCoord : TEXCOORD1;
    float4 aOffset[3] : TEXCOORD2;
};

BLENDING_WEIGHT_OUT VS_BlendingWeightCalculation(uint index : SV_VertexID)
{
    BLENDING_WEIGHT_OUT Out = (BLENDING_WEIGHT_OUT)0;
    GetPositionUV(Out.Position, Out.UV, index, SCALEOFFSET);
    SMAABlendingWeightCalculationVS(Out.UV, Out.PixCoord, Out.aOffset);
    return Out;
}

float4 PS_BlendingWeightCalculation(BLENDING_WEIGHT_OUT In) : SV_TARGET0
{
    return SMAABlendingWeightCalculationPS(
        In.UV,
        In.PixCoord,
        In.aOffset,
        g_EdgeTexture,
        g_AreaTexture,
        g_SearchTexture,
        0.0f // SUBSAMPLE_INDICES ジッタリングなどをしない場合は0.0でOK
    );
}

#endif // #ifdef PASS_BLENDING_WEIGHT_CALC

// --------------------------------------------------------------------------------------------------------------
// NeighborhoodBlending PASS
#ifdef PASS_NEIGHBORHOOD_BLENDING
Texture2D g_ColorTexture : register(t0);
Texture2D g_BlendTexture : register(t1);
Texture2D g_BeyerMatrixTexture : register(t2);
Texture2D g_NoiseTexture : register(t3);
SamplerState g_BeyerMatrixSampler : register(s2);

struct NEIGHBORHOOD_BLENDING_OUT
{
    float4 Position : SV_POSITION;
    float2 UV : TEXCOORD0;
    float4 Offset : TEXCOORD1;
};

NEIGHBORHOOD_BLENDING_OUT VS_NeighborhoodBlending(uint index : SV_VertexID)
{
    NEIGHBORHOOD_BLENDING_OUT Out = (NEIGHBORHOOD_BLENDING_OUT)0;
    GetPositionUV(Out.Position, Out.UV, index, SCALEOFFSET);
    SMAANeighborhoodBlendingVS(Out.UV, Out.Offset);
    return Out;
}

float4 PS_NeighborhoodBlending(NEIGHBORHOOD_BLENDING_OUT In) : SV_TARGET0
{
    const float2 uv = In.UV;
    float4 outputColor = SMAANeighborhoodBlendingPS(
        uv,
        In.Offset,
        g_ColorTexture,
        g_BlendTexture
    );
    return outputColor;
}
#endif // #ifdef PASS_NEIGHBORHOOD_BLENDING

エッジ検出パスでは,輝度ベースでエッジ検出を行うSMAALumaEdgeDetectionPSパスか,Color値のそれぞれの要素の差分から検出を行うSMAAColorEdgeDetectionPSパスを選択できます。また,Depthテクスチャを渡してエッジの誤検出を防ぐような仕組みもあるようです。今回は利用していませんが,TAA的に履歴バッファを利用してさらにサンプル数を稼ぐようなパスも用意されています。
